迷你型浮球开关 — 紧凑空间的高效液位控制解决方案

在结构紧凑的系统中，每一毫米的空间都至关重要，而精准的液位控制更是挑战。迷你型浮球开关以高精度传感与节省空间的设计，完美解决此问题，使其在有限安装空间中仍能维持卓越性能。

通过浮力浮球结合密封式磁感应传感器（干簧管、霍尔传感器或 TMR），可即时侦测液位变化，并于无需直接电接触的情况下打开或关闭电路。此非接触式设计能减少磨损，无需外部电源，确保即使在严苛环境下也能长期稳定运作。

此系列产品广泛应用于咖啡机、饮料分配器、HVAC 空调系统、医疗设备与小型水箱等设备，兼具家用电器与工业控制系统所需的稳定性能。

与光学或电容式传感器相比，迷你型浮球开关不受光线干扰，可在轻微污染液体中稳定工作，且无需校正，大幅降低维护时间与成本。

产品采用 PP、尼龙或不锈钢等耐腐蚀材质制造，并提供多种可客制化安装方式，确保长寿命、高适应性，为 OEM 制造商与最终用户提供安心可靠的选择。

迷你型浮球开关由小型磁性浮球与短行程传感杆构成，专为狭小空间的液位侦测设计，能精确、可靠地进行高液位与低液位双向控制。

1. 选型表

型号


螺牙尺寸

材质

长度（六角至底部）

浮球外径

电气规格

动作型式

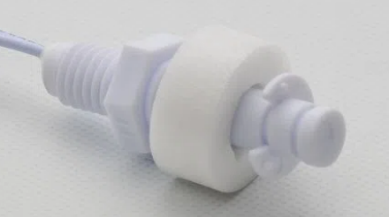

Z1-GMF-25I

M8 (metric)

PP

25 mm

18 mm

10 W, 100 VDC, 0.5 A

上、下

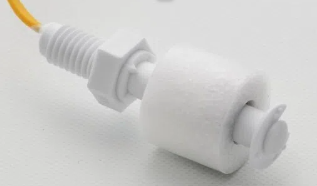

Z1-GMF-31I

M8

PP

31 mm

18.6 mm

10 W, 100 VDC, 0.5 A

上、下、可反转

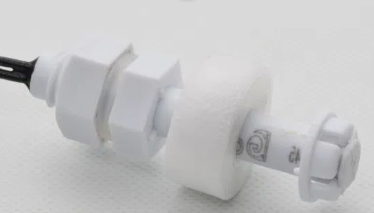

Z1-GMF-35I

M8

PP

35 mm

18.6 mm

10 W, 100 VDC, 0.5 A

上、下、可反转

若需适合的传感器建议与客制方案，请与志鼎 (GEDING) 联系。

动作功能

单液位侦测 / 双液位侦测

材质

浮球开关提供 PP、不锈钢、PVDF、NBR 浮球等多种材质，适用于水、油及多种化学液体侦测。

传感尺寸

标准产品浸入长度：25 mm、31 mm、35 mm。

另可依需求客制杆长与安装方式。

安装方式

自水箱上方或下方螺牙固定安装。

操作温度

标准产品 0～80°C，可依需求客制。

开关型式

常开（NO）

常闭（NC）

转换（CO）

(电路图)

Electronical parameter

开关型式

NO/NC

Change over

额定功率

10W/50W

3VA/5W

开关电压

100VDC/200VDC/350VDC

30VDC/175V

开关电流

0.5A/1A/1.5A/0.7A

0.2A/0.5A

认证

材质可选 ROHS、REACH SVHC、FDA、NSF、UL 等国际认证。

安装注意事项

• 壁挂安装建议：若安装于水箱侧壁，请使用 L 型支架以提升稳定性并减少震动影响。
• 搅拌槽应用建议：在搅拌槽中安装时，建议加装静止筒或挡波板以降低液面波动对浮球的干扰。
• 安装规范：水箱或管道内径应大于浮球直径，以确保浮球能自由活动。
• 安装警告：浮球开关内含精密干簧管与磁感应组件，请勿扭转、过度锁紧或摔落产品。
• 扭力建议：安装时请使用扭力限制工具，过度施力可能损坏内部传感组件。

常见问答（FAQ）

Q：浮球开关可用于除水以外的液体吗？

A：可以。但需确认液体的比重（SG）。浮球开关依据水（SG = 1）进行校准。若液体比重较低（SG < 1），浮球可能下沉过深或无法浮起。请确保液体比重高于浮球的设计比重，以维持准确运作。

Q：为什么我的浮球开关无法正确动作？

A：请检查是否有磁场干扰。浮球开关使用干簧管、霍尔传感器或 TMR 传感技术，对磁性物质极为敏感。若液体中含铁屑或磁性微粒，可能影响传感精度。

Q：能否反转浮球方向以改变输出逻辑？

A：可以。部分型号可通过上下翻转浮球以改变输出状态。详情请洽志鼎 (GEDING) 技术支持。

Q：导线长度与接头可否客制？

A：可以。我们提供导线长度、绝缘材质（PVC、铁氟龙）与端子（JST、Molex 等）之客制服务，以符合不同安装需求。
