多液位点浮球开关 — 高精度、灵活液位控制解决方案

在多变的工业系统中，液位控制往往需要不同形式的输出信号，以便与各式控制系统连接。我们的多层浮球开关提供多种输出方式，包括开关信号、电压输出与电流输出，能灵活应对各类自动化需求。

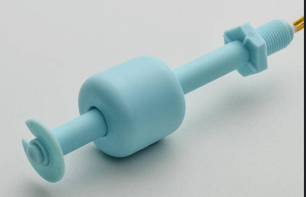

产品采用磁性干簧管技术，内部安装一个或多个浮球于不同液位位置，当液位变化时，对应的干簧管即被触发输出信号。整体结构使用耐腐蚀材质制造，确保长期稳定运作与高可靠性，适用于严苛的工业环境。

本产品广泛应用于水处理、化学制程及工业自动化领域，大幅提升液位监控灵活性。所有产品皆于通过 ISO9001 与 IATF16949 认证的工厂制造，品质稳定、性能可靠，符合国际工业标准。

1. 选型表

型号


螺牙尺寸

材质

长度（六角至底部）

浮球外径

电气规格

动作型式

Z1-GMF-52I

M10

PP

52 mm

26 mm

10 W, 100 VDC, 0.5 A

上、下、可反转

Z1-GMF-63I

M10

PP

63 mm

20 mm

10 W, 100 VDC, 0.5 A

上、下、可反转

Z1-GMF-70I

M10

PP

70 mm

26 mm

10 W, 100 VDC, 0.5 A

上、下、可反转

Z1-GMF-85I

M10

PP

85 mm

26 mm

10 W, 100 VDC, 0.5 A

上、下、可反转

若需适合的传感器建议与客制方案，请与志鼎 (GEDING) 联系。

动作功能

单液位侦测 / 双液位侦测

材质

浮球开关提供 PP、不锈钢、PVDF、NBR 浮球等多种材质，适用于水、油及多种化学液体侦测。

传感尺寸

标准产品浸入长度：25 mm、31 mm、35 mm。

另可依需求客制杆长与安装方式。

安装方式

自水箱上方或下方螺牙固定安装。

操作温度

标准产品 0～80°C，可依需求客制。

开关型式

常开（NO）

常开（NO）

常开（NO）

(电路图)

Electronical parameter

开关型式

NO/NC

Change over

额定功率

10W/50W

3VA/5W

开关电压

100VDC/200VDC/350VDC

30VDC/175V

开关电流

0.5A/1A/1.5A/0.7A

0.2A/0.5A

认证

材质可选 ROHS、REACH SVHC、FDA、NSF、UL 等国际认证。

安装注意事项

• 壁挂安装建议：若安装于水箱侧壁，请使用 L 型支架以提升稳定性并减少震动影响。
• 搅拌槽应用建议：在搅拌槽中安装时，建议加装静止筒或挡波板以降低液面波动对浮球的干扰。
• 安装规范：水箱或管道内径应大于浮球直径，以确保浮球能自由活动。
• 安装警告：浮球开关内含精密干簧管与磁感应组件，请勿扭转、过度锁紧或摔落产品。
• 扭力建议：安装时请使用扭力限制工具，过度施力可能损坏内部传感组件。

常见问答（FAQ）

Q：浮球开关可用于除水以外的液体吗？

A：可以。但需确认液体的比重（SG）。浮球开关依据水（SG = 1）进行校准。若液体比重较低（SG < 1），浮球可能下沉过深或无法浮起。请确保液体比重高于浮球的设计比重，以维持准确运作。

Q：为什么我的浮球开关无法正确动作？

A：请检查是否有磁场干扰。浮球开关使用干簧管、霍尔传感器或 TMR 传感技术，对磁性物质极为敏感。若液体中含铁屑或磁性微粒，可能影响传感精度。

Q：能否反转浮球方向以改变输出逻辑？

A：可以。部分型号可通过上下翻转浮球以改变输出状态。详情请洽志鼎 (GEDING) 技术支持。

Q：导线长度与接头可否客制？

A：可以。我们提供导线长度、绝缘材质（PVC、铁氟龙）与端子（JST、Molex 等）之客制服务，以符合不同安装需求。
