圆柱型干簧管开关 — 工业与安防应用中的可靠磁感位置与接近侦测解决方案

产品介绍

■ 运作原理

圆柱型干簧管开关是一款在严苛或受限空间中，提供精准且可靠位置／接近侦测的传感器。其密封式无源磁感设计无需外部供电，即可维持稳定输出，非常适合低维护系统使用。

■ 结构与特性

干簧管被封装于筒状外壳中，当外部磁场靠近时，内部簧片受磁力吸引而导通（或断开），产生电信号。圆柱结构可嵌入钻孔、凹槽或外部安装，便于集成至机械或电子模块中。

■ 典型应用

• 安防系统：门窗开关侦测

• 工业自动化设备：位置与限位控制

• 消费性家电：位置传感、计数功能

■ 比较优势

相较于光学或电容式传感器，干簧管不受光线干扰、无功耗、耐恶劣环境，且寿命长、结构简单、维护需求低。

选型表

联系我们以取得合适的传感器推荐和客制化解决方案。

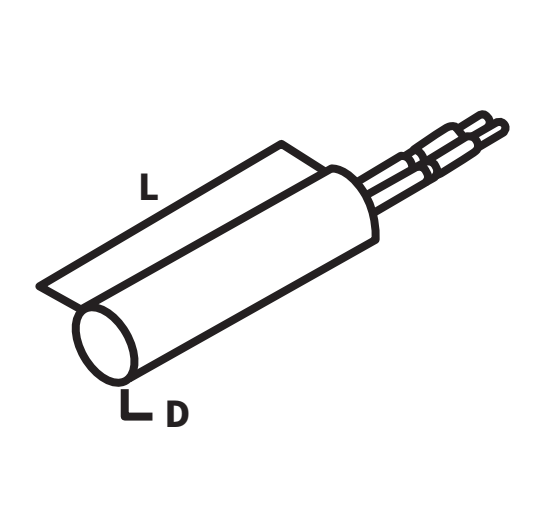

尺寸选择				Series A: φ5.6*30mm Series B: φ6*30mm Series D: φ6*25mm Series E: φ4*18mm Series F: φ4*19mm Series G: φ6.1*25.5mm
工作温度		标准产品0~80℃，可客制化更高或更低温度
开关型式		常开（NO）	常开（NO）			常开（NO）
(电路图)
电气参数	开关型式	NO/NC			Change over
	额定功率	10W/50W			3VA/5W
	开关电压	100VDC/200VDC/350VDC			30VDC/175V
	开关电流	0.5A/1A/1. 5A/0.7A			0.2A/0.5A
认证		材质可选ROHS, REACH SVHC, UL等国际认证。

安装注意事项

• 请勿拉扯导线，以免内部干簧管损坏。

• 固定传感器主体后再进行配线操作。

• 避免外部压力或弯折导管，以防玻璃管破裂。

• 固定后请勿施加侧向力，以免永久性偏移。

• 若传感器自 30 cm 高度掉落，请静置 1 周后再进行功能测试。

常见问答（FAQ）

Q：磁性感应开关的工作原理是什么？

A：磁性感应开关通过内置干簧管，在外部磁场作用下动作，磁铁靠近时导通、离开时断开，且不受灰尘、油或水影响。

Q：可否与磁铁一同订购？

A：可以。若提供安装空间、移动轨迹及传感距离，我们可提供配对磁铁方案。

Q：已有磁铁，能否确认是否匹配？

A：可提供磁铁样品与安装示意，工程团队将协助设计匹配型号。

Q：是否有标准型号可供选购？

A：有。除客制产品外，亦提供标准型干簧管样品供评估。

Q：是否有高负载型产品？

A：一般设计为低功率信号输出（最高约 10W），部分型号可达 50～100W，若需更高负载，建议搭配继电器使用。

Q：磁性感应开关常见应用为何？

A：• 工业设备：运行组件、输送带、机械手臂限位侦测；
• 智能家庭：门窗开关侦测、咖啡机、烤箱、洗衣机、水机位置侦测；
• 医疗及实验设备：无接触式传感应用。
