M8 螺纹干簧管开关 — 精确磁性位置检测，轻松锁入式安装

在工业自动化与机械应用中，如何在确保快速且稳固安装的同时达到高精度位置传感，是一大挑战。M8 螺纹干簧管开关结合可靠的磁性传感技术与标准 M8 螺纹外壳设计，可实现快速、可重复的旋入式安装，无需特殊治具，提升装配效率与一致性。

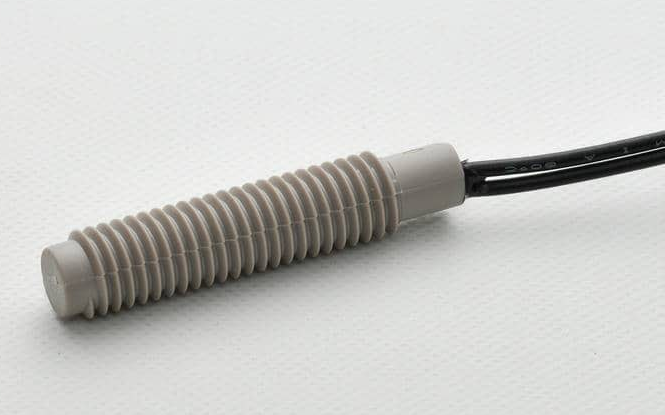

此传感器内部封装一组气密玻璃管干簧开关，外壳为耐用圆柱型结构。当磁场接近时，内部铁磁簧片会吸合或分离，产生干净稳定的电信号。螺纹结构可确保稳固的安装位置与易于更换维修，同时防止灰尘、湿气及机械应力侵入。

M8 螺纹干簧管开关广泛应用于气压缸位置侦测、液压系统监控、包装机控制、输送线自动化及安防设备，即使在恶劣的工业环境中也能维持稳定可靠的性能表现。

相较于光学或电容式传感器，干簧管不受光线、油雾或导电粉尘影响，传感过程无需外部供电，寿命长且维护需求低。螺纹锁入设计更可缩短安装时间并确保传感器对准度一致。

其外壳采用耐腐蚀不锈钢或镀镍黄铜材质，提供多种接点形式、灵敏度范围及线缆／连接器选项，可依 OEM 与终端客户需求客制化，确保最高操作可靠性。

—

■ 选型表

联系我们以取得合适的传感器推荐和客制化解决方案。
Z1-GPS-37
Z1S-GPS-28-YF01
工作温度			标准产品0~80℃，可客制化更高或更低温度
开关型式			常开（NO）			常开（NO）		常开（NO）
(电路图)
电气参数	开关型式		NO/NC				Change over
	额定功率		10W/50W				3VA/5W
	开关电压		100VDC/200VDC/350VDC				30VDC/175V
	开关电流		0.5A/1A/1. 5A/0.7A				0.2A/0.5A
认证			材质可选ROHS, REACH SVHC, UL等国际认证。

■ 安装注意事项（Handling & Installation Notes）

• 请勿拉扯导线，以免损坏内部干簧组件。

• 避免施加机械压力，外力按压或弯折可能导致封装破裂或玻璃管变形。

• 圆柱型接近开关固定后，请勿施加侧向压力，以防永久性偏移。

• 请勿摔落，内部玻璃干簧易受冲击损伤；若自 30 cm 以上高度跌落，请静置一周后再测试性能。

—

■ 常见问答（FAQ）

Q：安装时需要注意哪些事项？

A：请远离强磁源（如马达、变压器），以避免误动作。避免有铁粉的环境，铁粉可能附著于磁铁影响传感。确保传感器与磁铁对准，倾斜或偏移会降低灵敏度。

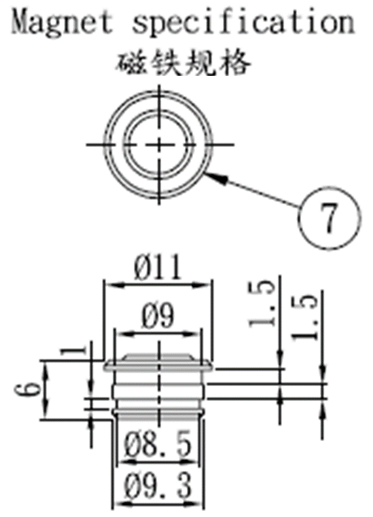

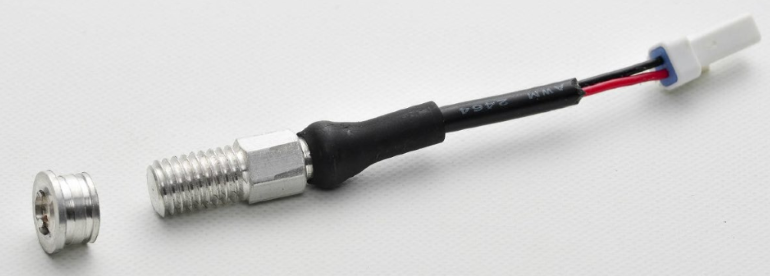

Q：可否与磁铁一同订购？

A：可以。请洽志鼎，提供标准尺寸建议。

Q：可否侦测高速旋转或移动？

A：可以。干簧组件反应速度快，可追踪高速移动磁铁（如自行车轮速）而不漏脉冲。

Q：为什么开关没有反应？

A：玻璃簧管可能因受力破裂或偏移。若损坏或位移，开关将无法作用。

Q：是否会受其他磁铁或金属零件影响？

A：会。若强磁场或钢构件过近，可能干扰侦测准确度。建议保持适当距离并确保磁铁与开关对准。
