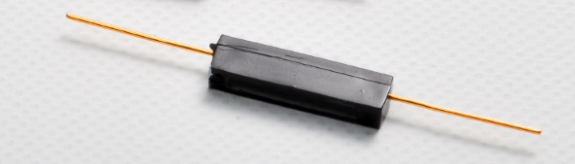

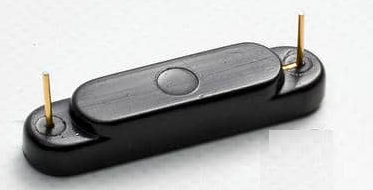

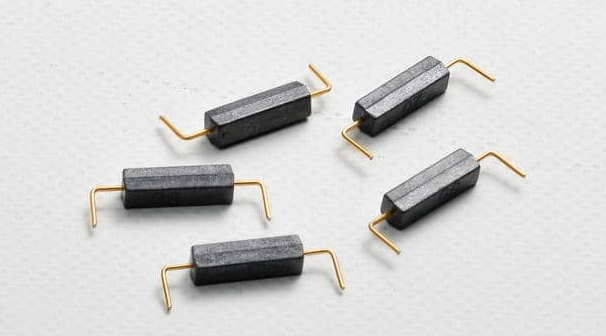

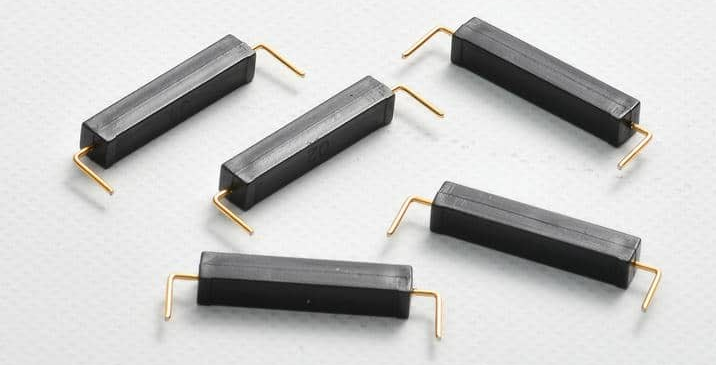

成型干簧管 — 非接触（磁感应）传感器专用之客制化裁切与弯脚设计

在非接触（磁感应）传感应用中，标准干簧管常需进行物理修改，以符合紧凑外壳、特定 PCB 布局或机构限制。通过客制化裁切、修整或脚位弯折的成型干簧管，能够在不影响性能的前提下，完美集成于非接触（磁感应）传感器、发射模块及电池供电设备中。

干簧管以充填惰性气体的玻璃密封结构运作，内含两片铁磁性簧片，当外部磁场靠近时即闭合导通。借由调整脚长、弯折角度及端点形式，可精确对应 PCB 焊垫距离、组件间隙与外壳结构，确保组装匹配度。

此类客制化干簧管广泛应用于非接触（磁感应）门窗传感器、安全警报、物联网（IoT）设备、资产追踪系统与可携式设备中，特别适用于对尺寸、安装位置与对准精度要求极高的场域。

相较于使用标准干簧管并手动改装的方式，专业成型干簧管可提升组装效率、降低安装错误，并确保动作距离与灵敏度一致，同时减少安装时对玻璃管造成的应力，提升长期可靠性。

产品采用高品质磁灵敏度等级，并以自研精密切脚、弯脚设备制造，可提供多种形式（直切型、短脚型、直角弯型或预成型），完美对应客户非接触（磁感应）传感设计需求。

■ 选型表

	型号	封装尺寸 (mm)			脚距	额定功率	开关电流	开关电压	崩溃电压	接点形式
		L	D	W
	Z1-RST-AH-375NMLB	8.5	2.3	2.3	41.8	1W	0.1A	24 VDC	110VAC 150VDC	常开 (NO)
	GPS-11	11.5	2.3	2.3	37.5	10W	0.5A	100 VDC	130 VAC 180 VDC
	Z1-GPS-14	14	2.7	2.7	41.8	10W	0.5A	100 VDC	130 VAC 180 VDC
	Z1-GPS-16	16	3	3	44.7	10W	1.0A	200 VDC	<15AT 160/220 >15AT 180/250
	Z1-RST-AH-134BMLB	8.5	2.3	2.3	13	1W	0.1 ADC	24 VDC	150 VCD 110 VAC
	Z1-RST-BB-155BMPB	11.5	2.3	2.3	15.5	10W	0.5A	100VDC	150VDC
	Z1-RST-CA200B100MPB	16	3	3	20.0	10W	0.5A	100VDC	220VDC
	Z1-GPS-24A	23.7	5.6	4.3	19.9	10W	0.5A	100VDC	220VDC
	Z1-GPS-14B-T	14	2.5	3.8	37.5	10W	0.5A	100VDC	150VDC 110VAC	常闭(NC)

—

■ 使用注意事项（Usage Notes）

• 焊接时避免过热。过高温度或长时间暴露可能导致玻璃外壳破裂。

• 布局建议：请勿将开关放置于大电流走线或强磁场源附近，以免影响传感精度。

• 安装时请小心操作：仅可握持封装本体，避免对玻璃管施加机械应力或侧压。

• 保存与搬运：避免跌落或碰撞，以防玻璃管产生微裂痕。

—

■ 常见问答（FAQ）

Q1：支持哪些安装形式？

A1：提供 SMD（卷带包装）版本以支持自动贴片 SMT 制程，亦可提供标准线脚型与折脚型版本，适用于手工焊接或高负载应用。

Q2：哪些环境因素会影响性能？

A2：干簧管具良好的耐温、抗尘与防湿能力，但对机械压力与强烈振动较为敏感。

Q3：产品寿命为何？

A3：于信号负载条件下可达数亿次动作寿命；若为高负载应用，寿命将相对降低。

Q4：如何优化传感距离与灵敏度？

A4：可使用磁力较强的磁铁或低 AT 值之干簧管，并确保磁铁与传感器对准且晃动最小，以获得更佳精度。
