SMD 干簧管 — 适用于 PCB 表面贴装的高可靠磁性传感解决方案

在需要将磁性传感功能直接嵌入 PCB 设计的应用中，SMD 干簧管提供了一种实用、节省空间且便于量产的解决方案。其表面贴装封装可于标准 SMT 制程中直接焊接至 PCB 上，无需额外支架、布线或机械固定步骤。

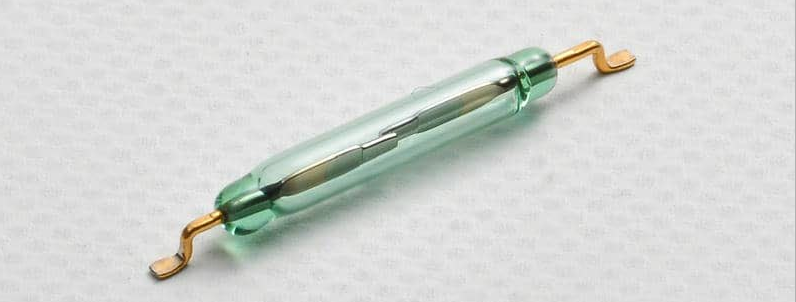

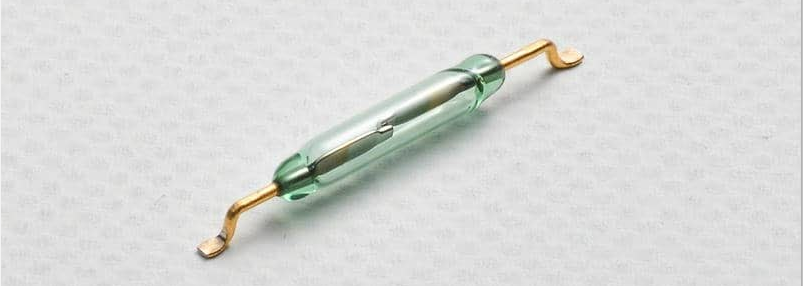

SMD 干簧管是一种充填惰性气体的玻璃密封型开关，内含两片可磁化的金属簧片，当外部磁场靠近时即闭合导通。采用表面贴装封装（SMT），可支持自动化组装流程，并在静止状态下实现零功耗、稳定的磁性传感切换。

通过直接集成于 PCB，SMD 干簧管能确保传感位置精准对准，缩短组装时间并提升产品一致性。广泛应用于门禁卡、智能电表、可携式医疗设备、消费性电子产品与小型工业控制模块等需板上组装的领域。

相较于传统直插式干簧管或线材型传感器，SMD 干簧管简化设计、降低整体组件高度，并支持自动贴片与回流焊制程，达到高效率量产。

SMD 干簧管提供多种封装尺寸、灵敏度等级及接点型式选择，并采用镀金引脚以确保优异的可焊性，可依应用需求进行客制化设计，确保高切换可靠度与长期稳定性能。

—

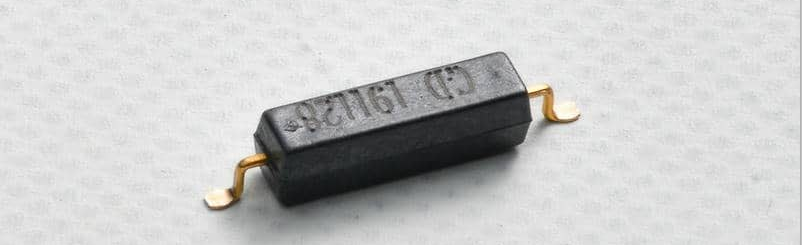

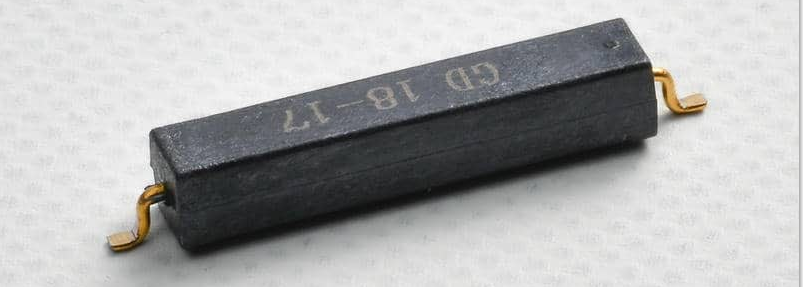

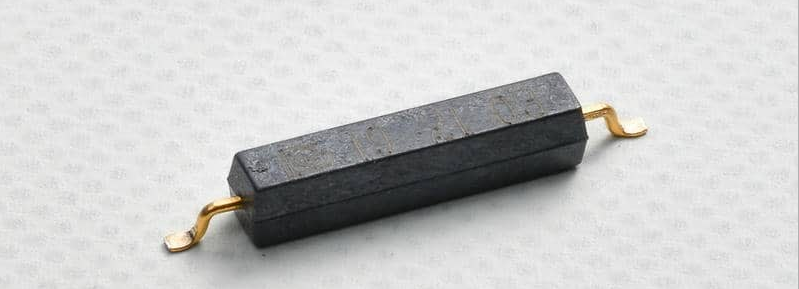

■ 选型表

	型号	尺寸	额定功率	开关电流	开关电压	崩溃电压	包装方式	接点型式
	Z1-RST-AH-123FMLT	L12.3*W2.3*H2.3	1W	0.1A	24VDC	110VAC 150VDC	Bulk 2500 pcs／tape	常开（NO）
	Z1-GPS-11-SMD	L16.4 × W2.3 × H2.3	10W	0.5A	100VDC	Bulk	Bulk 2000 pcs／tape	常开（NO）
	Z1-GPS-16-SMD01	L16.4*W2.3*H2.3	10W	1A	200VDC	130 VAC 180 VDC	Bulk 2000 pcs／tape	常开（NO）
	Z1-RST-BA-164FGT	L16.4 × W1.8 × H2.3	10W	0.5A	100VDC	Bulk	Bulk 2500 pcs／tape	常开（NO）
	Z1-RST-CA-196FGT	L20.2*W3*H3	10W	1A	100VDC	≤15AT 160/220 ＞15AT 180/250	Bulk 2500 pcs／tape	常开（NO）
认证	符合 ROHS、REACH SVHC 规范。 依据 ISO 9001、IATF16949 品质管理系统制造。

—

■ 使用注意事项（Usage Notes）

• 焊接时避免过热。过高温度或长时间暴露可能导致玻璃外壳破裂。

• 布局建议：请勿将开关放置于大电流走线或强磁场源附近，以免影响传感精度。

• 安装时请小心操作：仅可握持封装本体，避免对玻璃管施加机械应力或侧压。

• 保存与搬运：避免跌落或碰撞，以防玻璃管产生微裂痕。

—

■ 常见问答（FAQ）

Q1：支持哪些安装形式？

A1：提供 SMD（卷带包装）版本以支持自动贴片 SMT 制程，亦可提供标准线脚型与折脚型版本，适用于手工焊接或高负载应用。

Q2：可承受波峰焊或回流焊制程吗？

A2：可以。由于内部为惰性气体密封结构，典型制程可耐受约 280°C、3 秒的高温。

Q3：哪些环境条件会影响性能？

A3：干簧管具良好的耐温、抗尘与防湿能力，但对机械压力与强烈振动较为敏感。

Q4：产品寿命为何？

A4：于信号负载条件下可达数亿次动作寿命；若为高负载应用，寿命将相对降低。

Q5：如何优化传感距离与灵敏度？

A5：可使用磁力较强的磁铁或低 AT 值之干簧管，并确保磁铁与传感器对准且晃动最小，以获得更佳精度。
