方形干簧管开关 — 紧凑且多用途的磁性传感解决方案，适用于嵌入式与表面贴装应用

在追求空间效率与多样化安装方式的应用中，方形干簧管开关能提供可靠的磁性传感方案。其扁平、低外形的外壳设计，便于集成至紧凑模块或与安装面齐平安装，同时不影响传感精度与耐用性。

此开关以两片可磁化的引脚密封于玻璃管内运作；当受到外部磁场作用时，引脚会接触或分离，产生干净而稳定的电信号。方形外壳不仅能保护传感组件，也使其更容易在嵌入式槽位与面板式安装中固定。

产品广泛应用于安防系统（门窗位置监测）、贩卖机、智能家电、输送带与工业控制盘等场合；即便在粉尘、潮湿或高振动环境中，也能维持稳定性能。

相较于光学或电容式传感器，干簧管对环境光不敏感、传感时无需供电，且能在严苛条件下可靠运作。其简单被动式结构确保长寿命与低维护需求。

本系列采用坚固耐腐蚀外壳，并提供多种动作距离、接点形式与引脚配置，可依 OEM 规格客制化，长期维持稳定表现。

—

■ 选型表

联系我们以取得合适的传感器推荐和客制化解决方案。

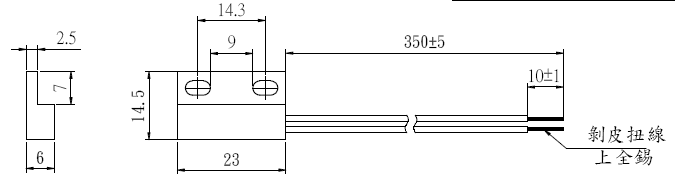

GPS-23 series		可选左右出线

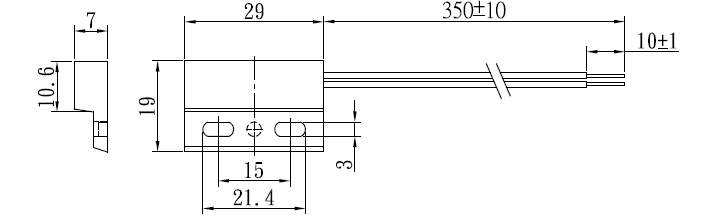

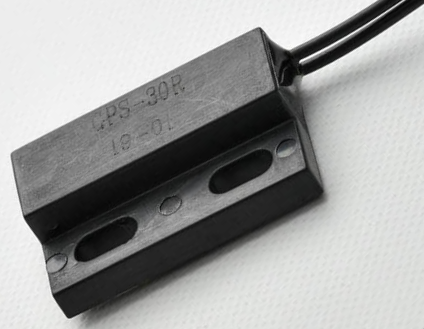

GPS-30 series		可选左右出线
GPS-25 series
GPS-32 series
工作温度			标准产品0~80℃，可客制化更高或更低温度
开关型式			常开（NO）		常开（NO）		常开（NO）
(电路图)
电气参数	开关型式		NO/NC			Change over
	额定功率		10W/50W			3VA/5W
	开关电压		100VDC/200VDC/350VDC			30VDC/175V
	开关电流		0.5A/1A/1. 5A/0.7A			0.2A/0.5A
认证			材质可选ROHS, REACH SVHC, UL等国际认证。

■ 安装注意事项（Handling & Installation Notes）

• 请勿拉扯导线，以免损坏内部干簧组件。

• 避免施加机械压力，外力按压或弯折可能导致封装破裂或玻璃管变形。

• 圆柱型接近开关固定后，请勿施加侧向压力，以防永久性偏移。

• 请勿摔落，内部玻璃干簧易受冲击损伤；若自 30 cm 以上高度跌落，请静置一周后再测试性能。

—

■ 常见问答（FAQ）

Q：磁性接近开关的工作原理是什么？

A：磁性接近开关内置干簧管，通过外部磁场驱动。当磁铁进入传感距离时，簧片闭合（或打开）导通电路。与感应式或电容式开关不同，它仅对磁场反应，不受灰尘、油、水影响。

Q：能否与匹配磁铁一起订购？

A：可以。如提供安装空间、运动轨迹与所需传感距离，我们可提供「开关＋磁铁」整体方案。

Q：若已有磁铁，如何确认可匹配？

A：请提供磁铁样品、磁铁与开关的相对位置及动作需求，我们的工程团队可设计兼容型号。

Q：是否有标准型号可供评估？

A：有。除客制方案外，我们亦提供标准干簧管型号，可直接购买作评估使用。

Q：是否提供更高负载能力的产品？

A：本系列以低功率信号为主（典型值 10W）；部分大型型号可达 50–100W。若需承载更高负载，建议搭配继电器或控制器使用。

Q：常见应用有哪些？

A：
• 工业设备：运行组件、输送带、机械手臂限位侦测。
• 智能家庭：门／窗打开侦测、咖啡机、烤箱、洗衣机、水机位置检测。
• 医疗与实验设备：于受控环境中进行非接触式侦测。
