客制化磁性接近开关 — 量身打造的磁性传感解决方案

在许多传感应用中，标准磁性接近开关未必能完全符合特定系统的安装、环境或性能要求。通过客制化设计，工程师与 OEM 制造商可达成优化的传感距离、安装方式与电气接口，确保完美集成与稳定运作。

磁性接近开关的工作原理为：当磁铁接近时，通过内置的干簧管、霍尔传感器或 TMR（隧道磁阻）组件侦测磁场变化，输出电信号触发控制逻辑。此非接触传感方式能于粉尘或潮湿环境中保持稳定，广泛应用于工业自动化、安防系统、智能家电及液位侦测领域。

客制化选项包括外壳形状（圆柱型、方形、螺纹型）、传感距离调整、接点形式（常开／常闭／转换型）、输出型式（模拟／数字／脉冲）、线材长度与连接器规格；也可依据严苛环境条件指定材料、防水等级（IP67／IP68）与操作温度范围，确保产品在户外或高温环境中的可靠度。

相较于现成品，客制化磁性接近开关能确保结构尺寸完美匹配并提升传感性能，降低误触发、安装误差与早期失效的风险。每一颗传感器皆采用高精度组件并通过严格品管测试，确保长期耐用、高重复性与一致性能。

—

■ 选型表

型号	外观	作动型式	规格

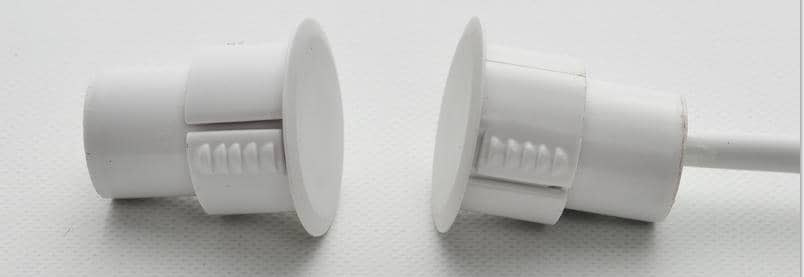

Z1-GPS-25-B	φ24*H25mm		操作温度：0~80℃； 额定功率：3W； 开关电压：30VDC； 最大开关电流：0.25A

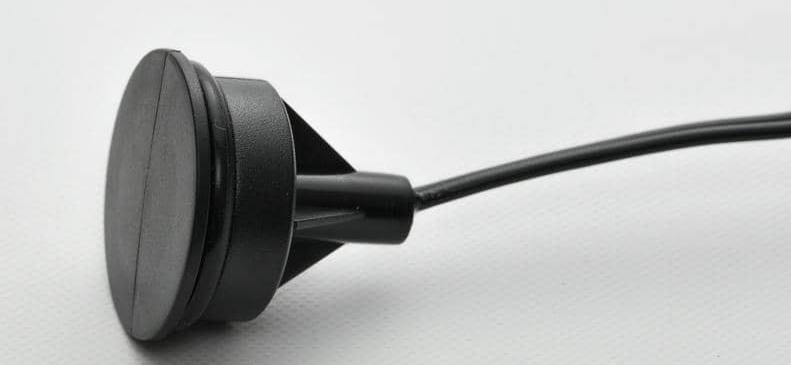

Z1-GPS-26	φ28*H26.4MM		操作温度：-10~80℃； 额定功率：10W； 开关电压：150VDC； 最大开关电流：0.5A

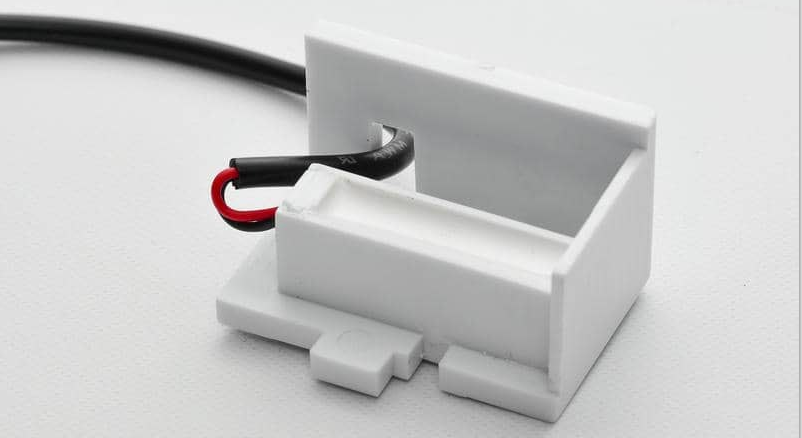

Z1-GPS-35	L35*W15*H35mm		操作温度：-40~105℃； 额定功率：10W； 开关电压：150VDC； 最大开关电流：0.5A

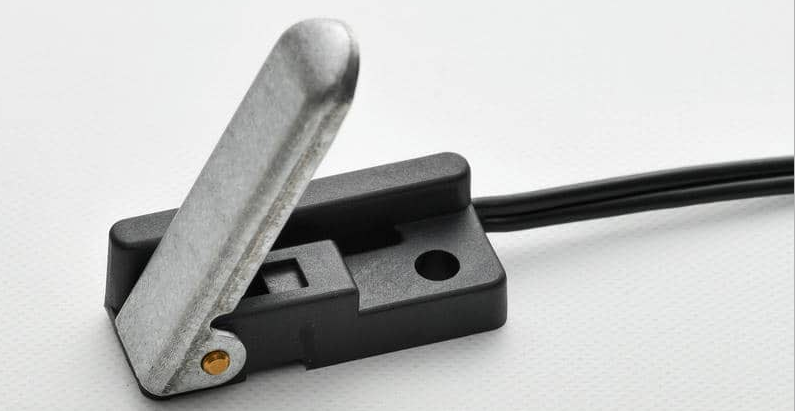

Z1-GPS-41	L42*W31.7*H24.2mm		操作温度：-10~80℃； 额定功率：10W； 开关电压：220VDC； 最大开关电流：0.5A

工作温度		标准产品0~80℃，可客制化更高或更低温度
开关型式		常开（NO）	常开（NO）		常开（NO）

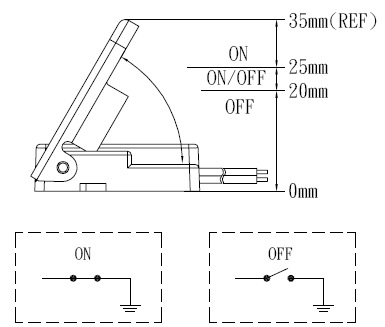

(电路图)
电气参数	开关型式	NO/NC		Change over
	额定功率	10W/50W		3VA/5W
	开关电压	100VDC/200VDC/350VDC		30VDC/175V
	开关电流	0.5A/1A/1. 5A/0.7A		0.2A/0.5A
认证		材质可选ROHS, REACH SVHC, UL等国际认证。

■ 安装注意事项

• 勿直接拉扯导线，避免内部干簧管断裂。安装时应先固定传感器本体后再进行配线。

• 避免外部机械应力压迫或弯曲外壳，以免封胶破裂、玻璃管变形。

• 圆柱型接近开关固定后，请避免对外壳施加侧向力，以免造成永久偏移。

• 请避免摔落，干簧管玻璃内部脆弱易损。若传感器从 30 公分高度落下，请静置 1 周后再测试功能确认。

—

■ 常见问答（FAQ）

Q：磁性接近开关的工作原理是什么？

A：内部干簧管受到外部磁场触发而导通（或断开），形成电路闭合。不同于感应式或电容式传感器，仅对磁场反应，不受油污或湿气影响。

Q：是否可与磁铁一起订购？

A：可以。若您提供安装空间、磁铁移动轨迹与所需传感距离，我们可提供完整的「开关＋磁铁」套装方案。

Q：我已有磁铁，如何确认是否可搭配？

A：请提供磁铁样品、磁铁与开关的相对位置及作动条件，我们的工程团队可设计与之匹配的开关型号。

Q：是否提供标准型号？

A：是。我们除客制方案外，也提供多款标准干簧管接近开关供测试与采购，详情请洽询销售人员。

Q：是否有可承受较高负载的型号？

A：标准干簧开关主要用于信号输出（通常至 10W），部分大型型号可达 50~100W。如需更高负载，建议与继电器或控制器搭配使用。

Q：磁性接近开关常见应用为何？

A：• 工业设备：用于致动器、输送带或机械手臂的极限位置侦测。
• 智能家居：用于门窗打开侦测、咖啡机、烤箱、洗衣机与饮水机的定位侦测。
• 医疗与实验设备：用于非接触式侦测及受控环境中应用。
