■ 产品工作原理

方形干簧管开关利用外部磁场改变内部簧片触点的状态。当磁铁沿设定轨迹靠近或离开时，开关输出接通或断开信号，供设备控制电路判断部件位置。

干簧管触点本身无需供电即可动作。磁铁与开关之间无需直接碰触，适合检测门盖、可拆卸部件及移动机构是否到位。

■ 家电与门盖位置检测怎么选？

咖啡机水箱到位、饮水设备部件安装确认、家电门盖开合等需求，应先确认磁铁装在哪里、如何移动，以及设备需要在哪个位置接通或断开。

方形外壳便于结合平面或安装槽进行布置。选型时，应同时确认外壳尺寸、固定孔位、出线方向及装配公差，避免仅根据外观选择产品。

■ 选型表

联系我们以取得合适的传感器推荐和客制化解决方案。

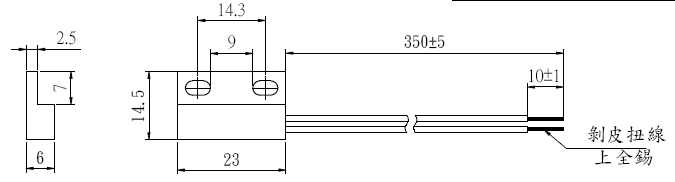

GPS-23 series		可选左右出线

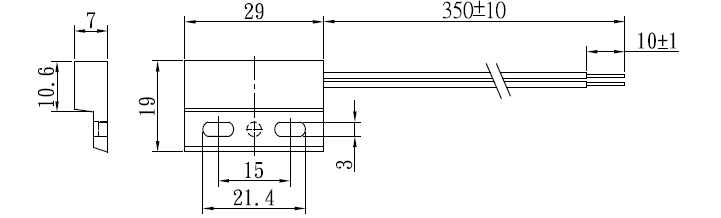

GPS-30 series		可选左右出线
GPS-25 series

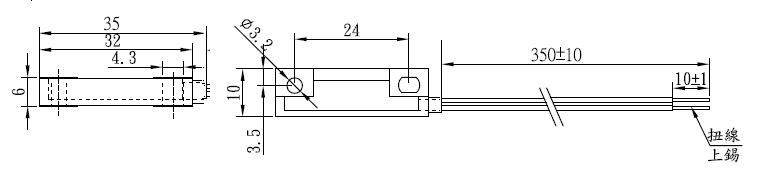

GPS-32 series
工作温度			标准产品0~80℃，可客制化更高或更低温度
开关型式			常开（NO）		常开（NO）		常开（NO）
(电路图)
电气参数	开关型式		NO/NC			Change over
	额定功率		10W/50W			3VA/5W
	开关电压		100VDC/200VDC/350VDC			30VDC/175V
	开关电流		0.5A/1A/1. 5A/0.7A			0.2A/0.5A
认证			材质可选ROHS, REACH SVHC, UL等国际认证。

■ 感应距离需要哪些条件？

感应距离由干簧管灵敏度、磁铁材质与尺寸、充磁方向、相对位置及周围材料共同决定。相同开关更换磁铁或安装方向后，动作位置可能发生变化。

请提供磁铁样品或规格、运动方向、接通与断开距离要求。以成品是否满足图纸标示的动作距离接通要求为判定标准，并同步确认释放位置。

■ 安装注意事项

固定时避免挤压外壳或拉扯引线。磁铁与开关安装完成后，应在实际设备上检查动作范围，并考虑零件装配偏差。

连接继电器线圈、电磁阀或其他存在冲击电流的负载时，应核对触点容量及保护电路。

■ 常见问答

Q：方形干簧管开关可以直接检测金属零件吗？

A：本产品通过磁场触发，通常需要配套磁铁。若需直接检测无磁铁的金属目标，应另行评估检测方案。

Q：可以连同磁铁一起选配吗？

A：可以。提供安装空间、相对位置及动作距离要求后，可评估开关与磁铁的配套组合。

Q：可以定制出线方向和线长吗？

A：可根据具体外壳结构和设备接线要求评估。

■ 选型与定制

东莞圆锋电子有限公司可根据设备安装图纸，评估方形干簧管开关的结构、磁铁配合、动作位置及引线配置。
