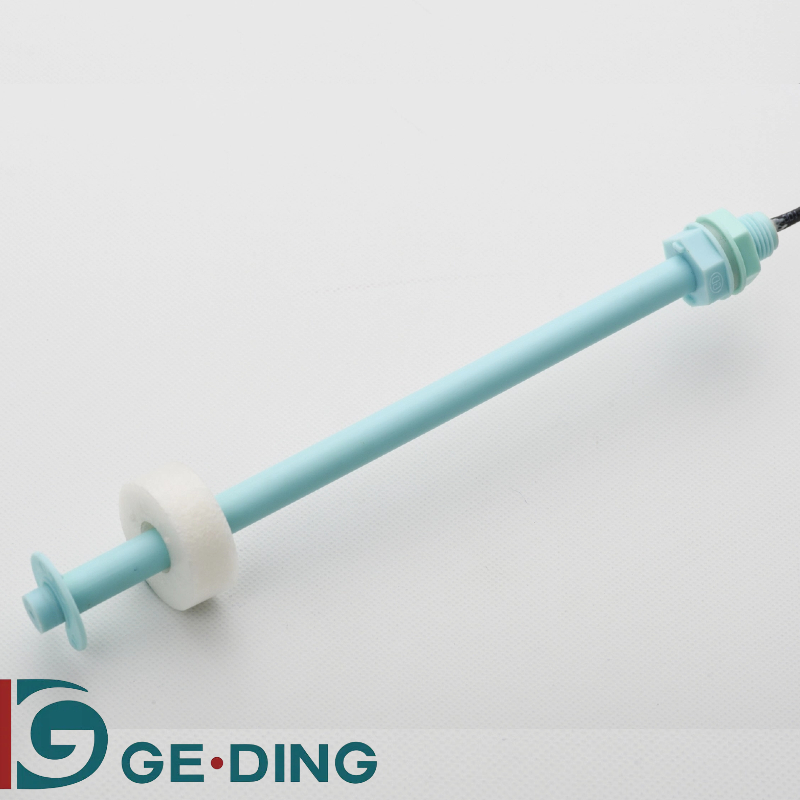

■ 连续式液位检测如何工作？

导杆内部设置多个干簧管与电阻元件，浮球沿导杆随液面上下移动时，磁铁触发相应位置的干簧管，改变输出电阻。配套采集电路根据电阻与液位的对应关系，获取液位信息。

此类干簧管电阻链结构的输出通常具有分级变化特征，实际分辨率由检测点间距及电路设计决定。“连续式”不代表没有测量步距。

■ 连续式与多液位点浮球开关有什么区别？

如果设备只需要判断满水或缺水，通常可以先评估单点或多点浮球开关；需要显示液位高度时，再评估连续式结构。

■ 选型需要哪些参数？

• 有效测量范围与产品总安装长度。
• 测量步距或分辨率要求。
• 电阻范围、变化方向及液位对应关系。
• 控制器的信号采集方式。
• 液体比重、温度、压力与材料相容性。
• 安装方式及上下端不可测量区域。

如果控制系统需要电流或电压信号，应另外确认是否配置相应的信号转换电路。

选型表

型号	图片	螺牙尺寸	材质	长度（六角至底部）	浮球外径	电气规格	动作型式
GMF-52I		M10	PP	52 mm	26 mm	10 W / 100 VDC / 0.5 A	上、下、可反转
GMF-63I		M10	PP	63 mm	20 mm	10 W / 100 VDC / 0.5 A	上、下、可反转
GMF-70I		M10	PP	70 mm	26 mm	10 W / 100 VDC / 0.5 A	上、下、可反转
GMF-85I		M10	PP	85 mm	26 mm	10 W / 100 VDC / 0.5 A	上、下、可反转

技术参数表

动作功能		连续液位量测
材质		浮球开关提供 PP、不锈钢、PVDF、NBR 浮球等材质，适用于水、油及各类化学液体侦测。
传感尺寸		规格高度客制化，可依应用需求提供专属解决方案。
安装方式		螺纹、导管接头、NPT 等多种客制安装方式。
工作温度		标准产品 0～80°C，可依需求客制。
开关型式		常开（NO）	常开（NO）		常开（NO）
(电路图)
电器参数	开关型式	NO/NC		Change over
	额定功率	10W/50W		3VA/5W
	开关电压	100VDC/200VDC/350VDC		30VDC/175V
	开关电流	0.5A/1A/1.5A/0.7A		0.2A/0.5A
认证		材质可选 ROHS、REACH SVHC、FDA、NSF、UL 等国际认证。

■ 安装注意事项

应按设计方向安装，并保证浮球在有效行程内自由移动。液面波动明显时，可结合槽体设计评估挡波措施，避免波动造成读数频繁变化。

■ 常见问题

Q：分辨率是否等于测量精度？
A：不等于。分辨率表示可区分的液位变化步距；实际测量误差还与浮球状态、液体比重、安装和信号采集有关。

Q：可以直接连接 PLC 吗？
A：需要核对 PLC 输入模块是否支持对应信号。电阻输出不能直接视为标准电流或电压输出使用。

■ 定制需求

东莞圆锋电子有限公司可根据测量范围、安装尺寸及采集电路要求，评估连续式浮球液位检测方案。
