侧装式液位开关 — 横向安装高精度液位侦测解决方案

产品介绍

■ 运作原理

侧装式液位开关以浮球内部磁铁感应导杆内的干簧管，当液位上升或下降时，浮球随之移动并改变磁场，使干簧管开关动作。此设计适合安装于容器侧壁，可有效节省垂直空间并保持高精度侦测。

■ 选型重点

• 适合容器侧边安装或高度受限的空间。

• 材质可选不锈钢、PP、PVDF，适用多种液体环境。

• 支持水平或垂直安装，并可客制开关点位置。

• 电气规格可依需求提供不同功率与电压等级。

■ 典型应用

• 工业储槽与冷却水系统

• 油槽、化学液体槽侧边液位侦测

• 食品与饮料设备液位控制

• 汽车与机械液体监控系统

选型表

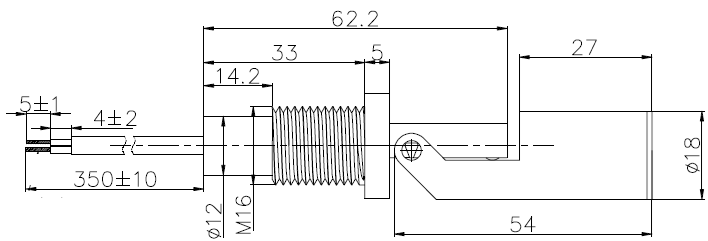

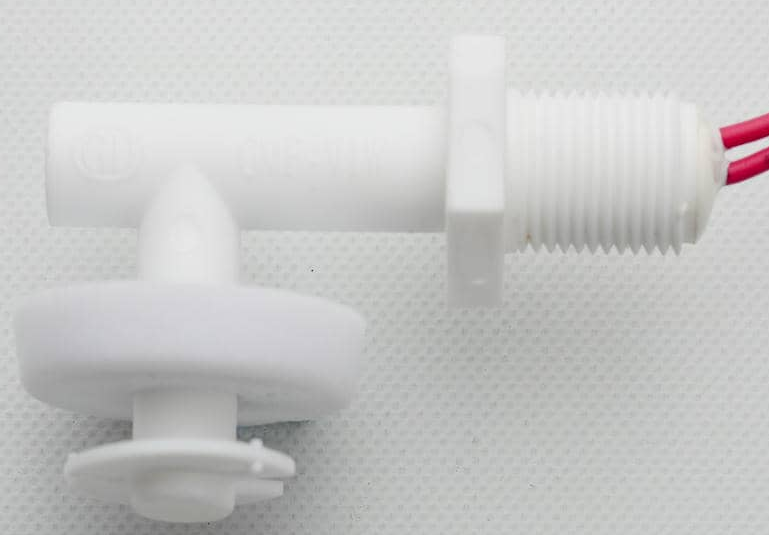

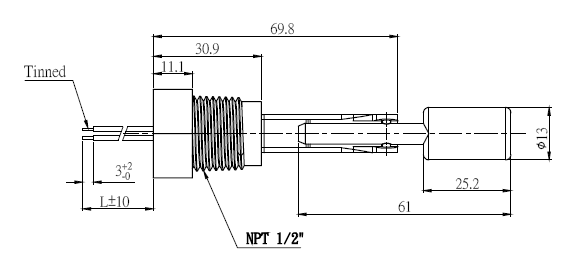

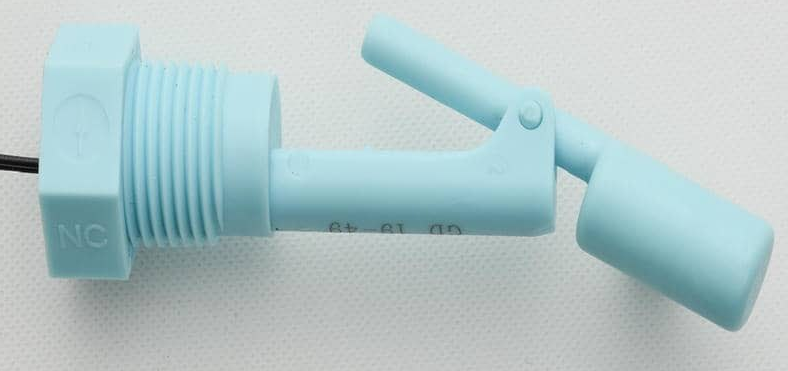

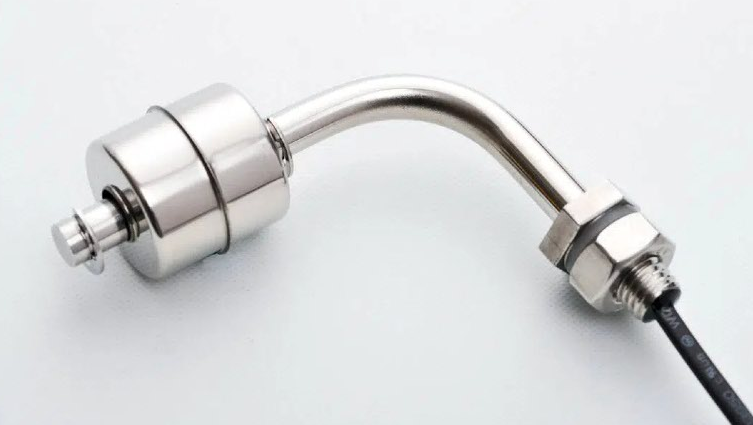

型号	图片	尺寸	感应角度

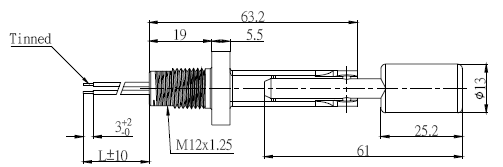

Z1-GMF-VH1(2)AM12-XX

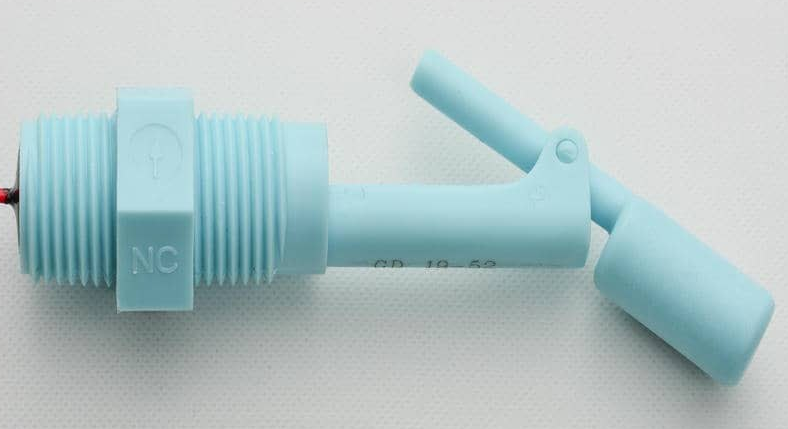

Z1-GMF-VH-1A-NPT01
Z1-GMF-VH-2A-NPT02HJ1

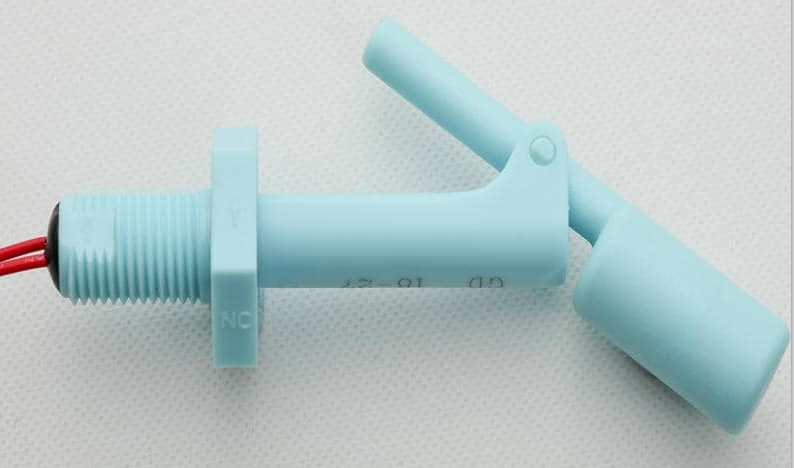

Z1-GMF-VH-1A

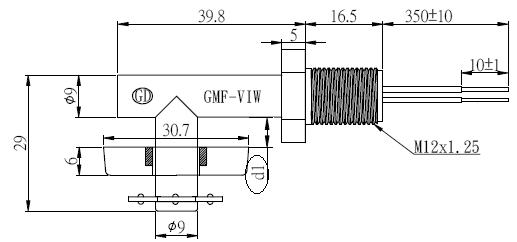

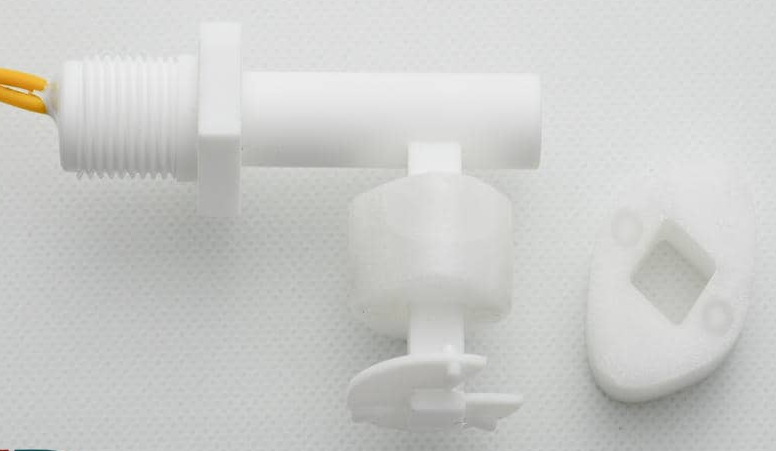

Z1-GMF-VIW-1A-S_2
Z1-GMF-VIW-2A_2

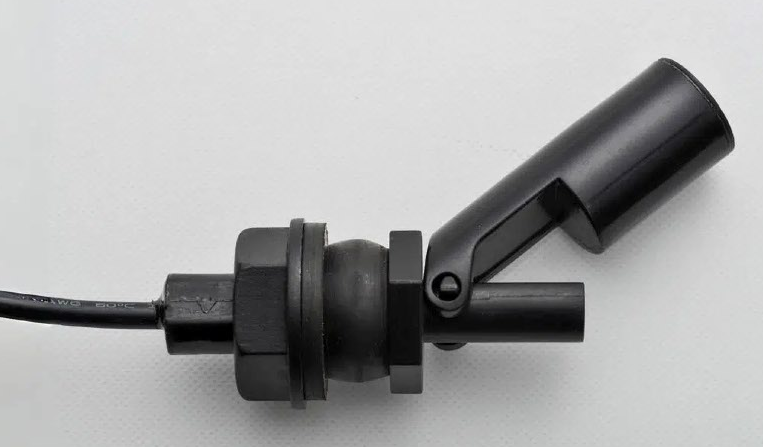

Z1S-GMF-80SL			上 / 下 / 可反转

技术参数表

动作功能		侧边液位侦测与液体高度控制
材质		浮子材质可选PP、不锈钢、PVDF、NBR浮子，适用于水、油及多种化学品的液位检测。
传感尺寸		客制化设计。
安装方式		水平侧装（螺纹、法兰）或垂直改装型。
操作温度		0~80℃ for standard product, customization available
开关型式		常开（NO）	常开（NO）		常开（NO）
(电路图)
Electronical parameter	开关型式	NO/NC		Change over
	额定功率	10W/50W		3VA/5W
	开关电压	100VDC/200VDC/350VDC		30VDC/175V
	开关电流	0.5A/1A/1.5A/0.7A		0.2A/0.5A
认证		材质可选 ROHS、REACH SVHC、FDA、NSF、UL 等国际认证。

安装注意事项

• 侧装孔位需与容器壁垂直，确保浮球自由移动。

• 避免安装于液体流速强或搅拌区域。

• 线缆出口需留有适度弯曲，以防拉扯损坏。

• 不可弯折导杆或撞击浮球，以免影响内部干簧管功能。

常见问答（FAQ）

Q：侧装式液位开关是否能用于酸性液体？

A：可使用 PVDF 或 SUS316 材质，以确保耐酸碱性能。

Q：可否调整浮球方向？

A：可，部分型号支持反转安装以改变开关动作方向。

Q：可否应用于狭窄空间？

A：可选用短型导杆或小浮球版本以节省安装空间。

Q：是否有多液位点版本？

A：可选择多液位点浮球开关以实现多段侦测。
